芯片光蝕的原理是利用化學反應將芯片表面的材料逐漸去除，從而形成所需的結構和電路。

具體過程包括光吸收、光照射、化學反應和物理脫除等步驟。

光吸收：在光蝕刻過程中，光的吸收是一個至關重要的步驟。當光束照射到物質表面時，光的能量會被吸收，從而使得物質表面的溫度升高。

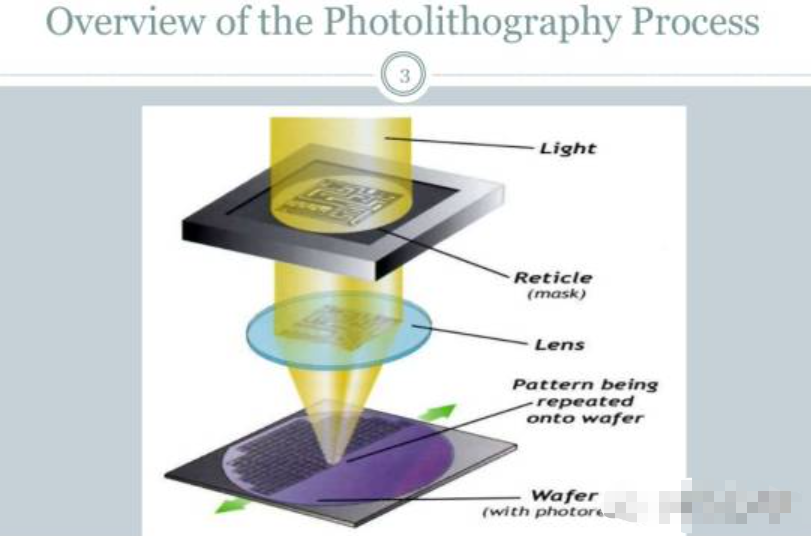

光照射：通過照射圖形，使光刻膠在圖形部分發生化學反應，形成一層保護膜。

化學反應：通過化學反應，將芯片表面的材料逐漸去除，直到達到所需的深度和形狀。

物理脫除：最后，將光刻膠去除，就可以得到所需的芯片結構和電路。

芯片光蝕刻技術是現代電子工業中不可或缺的一部分，它可以制造出高精度、高性能的芯片，為電子產品的發展提供了強有力的支持。
